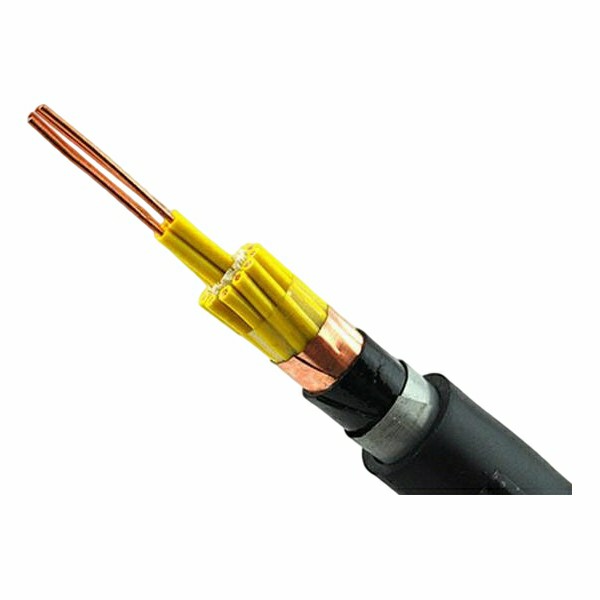

La estructura básica de un cable de transmisión de energía consta principalmente de cuatro partes: el conductor, la capa aislante, la capa protectora y la capa protectora. Estas piezas trabajan juntas para garantizar la transmisión segura y eficiente de energía eléctrica.
Conductor: Como parte conductora del cable, se encarga de transmitir la energía eléctrica y suele estar fabricado en cobre o aluminio, que tienen una alta conductividad. Dependiendo de la aplicación, se puede dividir en cables de un-núcleo, de dos-núcleos, de tres-núcleos o de cuatro-núcleos, adecuados para sistemas con conexión a tierra de CC, CA monofásicos-, CA trifásicos- y neutros-, respectivamente.
Capa de aislamiento: Se utiliza para aislar eléctricamente el conductor de tierra y de conductores de diferentes fases, evitando fugas de corriente y cortocircuitos, y asegurando una transmisión normal de energía. Los materiales comúnmente utilizados incluyen cloruro de polivinilo (PVC), polietileno (PE) y polietileno reticulado (XLPE). XLPE se usa ampliamente en cables de media y alta tensión debido a su buena resistencia al calor y alta resistencia a la rotura.
Capa de blindaje: Generalmente instalada en cables con niveles de voltaje de 15kV y superiores, incluye una capa de blindaje del conductor y una capa de blindaje de aislamiento. Su función es mejorar la distribución del campo eléctrico en la superficie del conductor, eliminar el efecto de punta causado por la torsión de múltiples cables, evitar daños a la capa de aislamiento debido a la concentración localizada del campo eléctrico y mejorar el efecto de contacto entre la capa de aislamiento y el conductor.
La capa protectora incluye una funda interior, una capa de armadura y una funda exterior, utilizadas principalmente para evitar la intrusión de impurezas externas, humedad y daños mecánicos. La funda interior suele estar hecha de aluminio o plomo para evitar que se escape el agente de impregnación; la capa de armadura, tal como una tira de acero o una armadura de alambre, proporciona resistencia a la compresión y a la tracción, adecuada para entierro directo o tendido submarino; la funda exterior está hecha de materiales como cloruro de polivinilo para resistir la corrosión ambiental.
